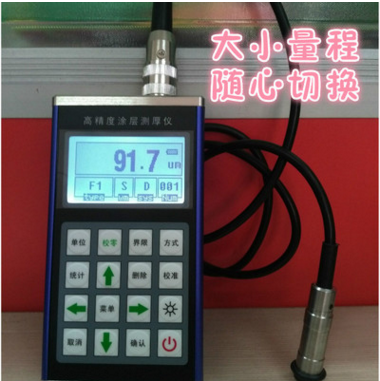

TT280A涂层测厚仪
TT280A涂层测厚仪

TT280A涂层测厚仪简单介绍:

TT280A涂层测厚仪使用了全金属外壳结构,更加坚固耐用,测值稳定,价格经济实惠!
TT280A
涂层测厚仪符合以下标准:
GB/T 4956─1985 磁性金属基体上非磁性覆盖层厚度测量 磁性方法

GB/T 4957─1985 非磁性金属基体上非导电覆盖层厚度测量 涡流方法

JB/T 8393─1996 磁性和涡流式覆层厚度测量仪

JJG 889─95 《磁阻法测厚仪》

JJG 818─93 《电涡流式测厚仪》



TT280A涂层测厚仪特点:

        采用了磁性和涡流两种测厚方法,TT280A涂层测厚仪即可测量磁性金属基体上非磁性覆盖层的厚度又可测量非磁性金属基体上非导电覆盖层的厚度;

        可使用10种测头(F400、F1、F1/90°、F5、F10、N400、N1、N1/90°、CN02、N10);

        具有两种测量方式:连续测量方式(CONTINUE)和单次测量方式(SINGLE);

        具有两种工作方式:直接方式(DIRECT)和成组方式(A-B);

        设有五个统计量:平均值(MEAN)、*大值(MAX)、*小值(MIN)、测试次数(NO.)、标准偏差(S.DEV);

        可采用单点校准和两点校准两种方法对仪器进行校准,并可用基本校准法对测头的系统误差进行修正;

        具有存贮功能:可存贮495个测量值;

        具有删除功能:对测量中出现的单个可疑数据进行删除,也可删除存贮区内的所有数据,以便进行新的测量;

        可设置限界:对限界外的测量值能自动报警;

        具有电源欠压指示功能;

        操作过程有蜂鸣声提示;

        具有错误提示功能,通过屏显或蜂鸣声进行错误提示;

        设有两种关机方式:手动关机方式和自动关机方式;



TT280A涂层测厚仪原理:

TT280A涂层测厚仪采用了磁性和涡流两种测厚方法,可无损地测量磁性金属基体( 如钢、铁、合金和硬磁性钢等 )上非磁性覆盖层的厚度(如铬、锌、铜、铝、珐琅、橡胶、油漆等)及非磁性金属基体(如铜、铝、锌、锡等)上非导电覆盖层的厚度(如:珐琅、橡胶、油漆、塑料等)。

a) 磁性法(F型测头)

       当TT280A涂层测厚仪测头与覆盖层接触时,测头和磁性金属基体构成一闭合磁路,由于非磁性覆盖层的存在,使磁路磁阻变化,通过测量其变化可导出覆盖层的厚度。

b) 涡流法(N型测头)

    利用高频交变电流在线圈中产生一个电磁场,当测头与覆盖层接触时,金属基体上产生电涡流,并对测头中的线圈产生反馈作用,通过测量反馈作用的大小可导出覆盖层的厚度。



 TT280A涂层测厚仪技术参数表:





测头型号

F400

F1

F1/90°

F5

F10

工作原理

磁    感    应

测量范围(um)

0~400

0~1250

0~5000

0~10000

低限分辨力(um)

0.1

0.1

1

10

示值

误差

一点校准(um)

±(3%H+1)

±(3%H+5)

±(3%H+10)

二点校准(um)

±((1~3)%H+0.7)

±((1~3)%H+1)

±((1~3)%H+5)

±((1~3)%H+10)

*小曲率半径(mm)

1

1.5

平直

5

10

*小面积的直径(mm)

F3

F7

F7

F20

F40

基体临界厚度(mm)

0.2

0.5

0.5

1

2





注:H——标称值





TT280A涂层测厚仪测头选用参考表



                   覆盖层
 基体

有机材料等非磁性覆盖层(如:漆料、涂漆、珐琅、搪瓷、塑料和阳极化处理等)

覆盖层厚度不超过100um

覆盖层厚度超过100um



如铁、钢等磁性金属

(平面测量时)被测面积的直径大于30mm

F400型测头  0~400um

F1型测头    0~1250um

F1型测头    0~1250um

F5型测头    0~5mm

F10型测头   0~10mm

被测面积的直径

小于30mm

F400型测头  0~400um

F1型测头    0~1250um

F400型测头  0~400um

如铜 、铝、黄铜、锌、锡等有色金属

被测面积的直径

大于10mm

N400型测头  0~400um



N400型测头  0~400um

N10型测头   0~10mm

被测面积的直径

小于10mm

N400型测头  0~400um

N1型测头    0~1250um

N400型测头  0~400um



测头选用参考表(续表)



                                    覆盖层


基体

非磁性的有色金属覆盖层(如:铬、锌、铝、铜、锡、银等)

覆盖层厚度不超过100um

覆盖层厚度超过100um



如铁、钢等磁性金属

(平面测量时)被测面积的直径大于30mm

F400型测头  0~400um

F400型测头  0~400um

F1型测头    0~1250um

F5型测头    0~5mm

F10型测头   0~10mm

被测面积的直径

小于30mm

F400型测头  0~400um

F1型测头    0~1250um

F400型测头  0~400μm

F1型测头    0~1250um

如铜、铝、黄铜、锌、锡等有色金属

被测面积的直径

大于10mm

仅用于铜上镀铬

N400型测头  0~40um

       --------


       --------

       --------

塑料、印刷线路非金属基体

被测面积大于7mm

CN200型测头10~200um

CN200型测头10~200um

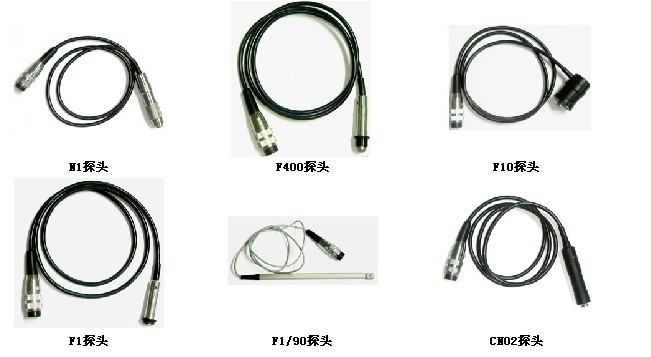

 TT280A涂层测厚仪探头图片:



TT280A涂层测厚仪基本配置:(特殊探头的选配请参照:选配探头参数)
  TT280A主机   1台
  F1或N1测头        1支
  校准标准片          1套
  电池             2个
       手提密码箱             1个

合格证,保修卡,说明书等文字资料各1套
        通讯电缆                 1个      软件   1个
