TVD600多功能超声波探伤仪
产品概述：
TVD600高亮彩屏超声波探伤仪是数字式超声探伤仪，具有多颜色的彩色高亮TFT显示，通过LAN以太网接口可实现与计算机的实时通讯，大容量数据库存储，高速USB2.0接口和SD存储卡将详细的检测数据输出到计算机等，可满足探伤应用需求。
适用范围：
TVD600高亮彩屏超声波探伤仪用于检测各种材料内部的缺陷（钢、不锈钢、铜、铝、硬质合金、铸件、复合材料、和焊缝等等），可有效检测出气孔、裂纹、疏松、夹杂、未焊透等缺陷，功能全面实用，是数字超声波探伤仪，应用在压力容器制造、金属钢结构、船舶制造、机械制造、电力、化工、石油机械、汽车、冶金、高校等行业。
功能特点：
● 三十个独立探伤通道，各通道探伤参数可存储在SD卡上。
● 中文操作，并有操作提示。
● 现场探伤无需携带试块，DAC曲线自动生成，也可根据实际工件（如焊缝、锻件、铸件、管材、板材等）生成自定义探伤工艺。
● 内置有大平底、平底孔锻件探伤方法，AVG曲线自动生成，自动计算锻件探伤灵敏度，可实时显示缺陷孔径Φ值。
● 手动、自动校验探测功能两种模式；可自动校准（始偏、K值），亦可测试材料声速。
● 高亮彩色TFT液晶，屏幕颜色随意调整，可以在强光或完全黑暗的环境中正常工作。
● 三角声程测量数据和SL值（DAC）、缺陷孔径Φ值（AVG）实时显示，声程数据可用毫米和微秒（声波传输飞行时间）显示。
● 屏幕冻结功能，随时捕捉波形，包括峰值记忆和包络波形。
● 报警功能包括进波门、DAC门、AVG门定位声光报警，门位、门宽和门高可调节
● 扩展软件功能：焊缝剖面缺陷定位显示；RF 射频模式下的回波-回波功能。
● SD卡内含电子档说明书、探伤数据处理软件、常用探伤标准、超声波探伤常识。
● 体积小，重量轻，带电池1.6Kg；
技术参数：
检测范围 | 0.1-8000mm(钢 纵波) |
声速范围 | 1m/s～99999m/s（1mm步距调节，亦可直接输入声速值） |
工作频率 | 120Mhz采样，60Hz屏幕刷新率，工作频率范围0.1-40MHz |
动态范围 | > 36dB |
垂直线性误差 | < 3 % |
水平线性误差 | < 0.1% |
灵敏度余量 | > 56dB (试块深200mmФ2 平底孔) |
探伤功能 | Φ值计算：直探头锻件探伤找准缺陷高波后自动计算曲面修正：用于曲面工件探伤，可实时显示缺陷周向位置，裂纹测高：利用端点衍射波自动测量、计算裂纹高度。 |
闸门报警 | 门位、门宽、门高任意可调；声光报警，可接头戴式耳机，用于环境噪声大的场合，也可接驳外置报警装置 |
显示方式 | 高亮度、高分辨率彩色TFT液晶显示屏 |
数据存储 | 仪器内存有JB4730、GB11345、DL/T820、ASM/API/Other等标准，存储器的容量扩充至10万个波形数据/通道探伤参数 |
增益 | 120dB(0.1、2、6、步距调节，亦可直接输入增益值) |
声程*小范围 | 0.1-7.5mm(钢纵波) |
脉冲移位 | 0.0～3000mm |
探头延时 | 0.00us～50.00us，分辨率0.01us |
扫描分辨率 | 0.1mm (0～100mm)；1mm (100～1000mm)；10mm (1000～8000mm) |
通讯接口 | 一个高速USB2.0接口、一个LAN以太网接口、一个SD卡插槽， |
外型尺寸 | 220X185X55 mm |
仪器重量 | 1.6Kg（带电池） |
标准配置：
主机 | 一台 |
探头 | 直探头（2.5P Φ20）一个；斜探头（2.5P 13X13 K2）一个） |
存储设备 | 读卡器和SD卡各一个 |
探头线 | C9-Q9一根 |
电源 | 进口高能锂电池和充电器各一只 |
数据处理软件 | 探伤数据处理软件 |
文件资料 | 说明书、合格证、保修卡、装箱单 |
仪器箱 | 专用铝合金包装箱一只 |
应用举例：
1、焊缝探伤：

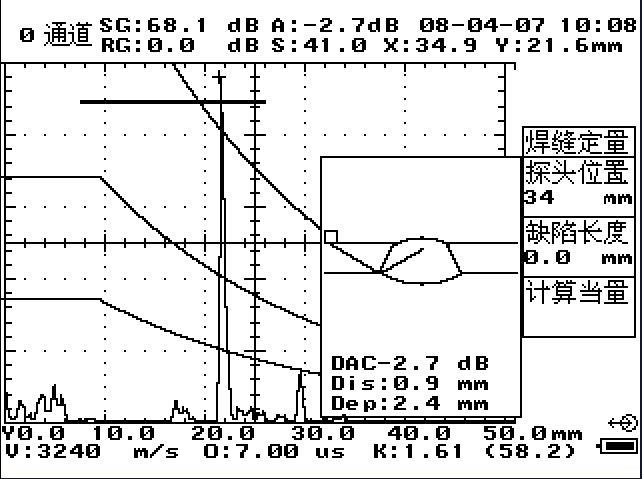

完善的DAC曲线和包络波形比较功能令回波评价工作更轻松、更方便、更准确。（来自焊缝的缺陷回波与一组DAC曲线及焊缝剖面缺陷定位显示）。
2、锻件、铸件探伤：
灵敏度余量大于56dB，更适合于大型锻件和粗晶材料（铸钢件、球墨铸铁件等）的检测。

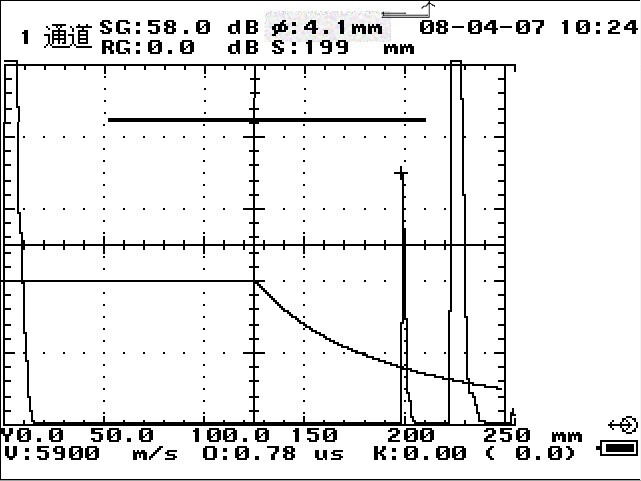

缺陷孔径Φ值实时显示
3、回波定性分析：

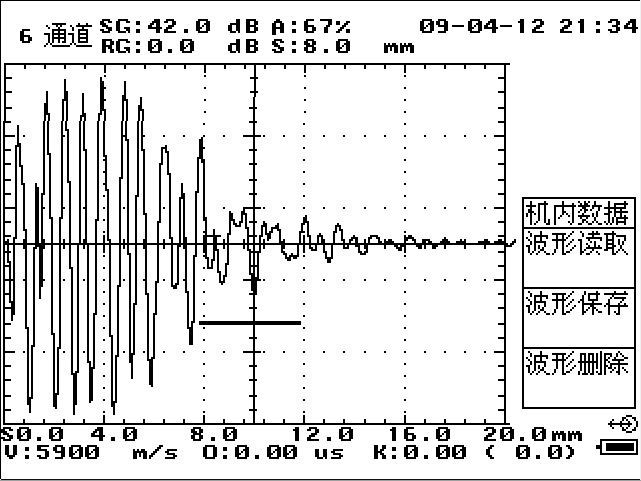

RF射频回波显示功能非常适用于需要对回波特性作进一步分析的场合。
